Как правильно подобрать камин в свой загородный дом?
Часть 2. Выбираем камин в зависимости от существующего дымохода.
Выбор камина — это не только вопрос эстетики и бюджета. Гораздо важнее понять, сможет ли существующий дымоход обеспечить стабильную тягу и безопасную работу топки. Даже самая качественная отопительная система будет работать плохо, если параметры дымохода не соответствуют требованиям камина. В этой статье мы разберём основные принципы подбора каминной топки под уже имеющиеся высоту и диаметр дымохода, опираясь на упрощённую модель расчёта, основанную на методологии EN 13384.
Почему дымоход определяет выбор камина?
Потому что обычно мы сначала строим дом и предусматриваем в нем дымоход, а потом покупаем камин. И в такой ситуации необходимо именно подобрать КАМИН в дымоходу, как бы ни хотелось обратного.
Функция дымохода – вытягивать дым из помещения. Тяга в дымоходе создаётся за счёт разности плотности холодного наружного и горячего уходящего воздуха. Чем выше дымоход и чем оптимальнее его диаметр, тем легче формируется непрерывный поток газов. Если диаметр слишком мал, дымоход начинает «душить» камин. Если слишком велик — тяга уменьшается из-за охлаждения газов. В результате помещение может задымляться, а расход дров увеличиваться.
Поэтому первый шаг при выборе камина — это оценить параметры уже существующего дымохода.
Классический дом с камином и барбекю можете посмотреть здесь.
Упрощённая модель расчёта (основа - EN 13384)
Для расчётов использована модель, приближённая к стандарту EN 13384. Она учитывает:
• температуру уходящих газов ≈250 °C (характерно для горения 2–3 берёзовых поленьев);
• температуру окружающего воздуха 20 °C;
• стальной круглый дымоход с низкими гидравлическими потерями;
• массовый расход дымовых газов, растущий вместе с площадью портала камина;
• суммарные местные потери, характерные для открытых топок.
Эта схема позволяет получить ориентировочную высоту дымовой трубы, необходимую для стабильной тяги при заданной площади портала (зёва) и диаметре дымохода. Модель не заменяет полный инженерный расчёт, но отлично подходит для предварительного выбора топки.
Современный дом с угловым камином можете посмотреть здесь.

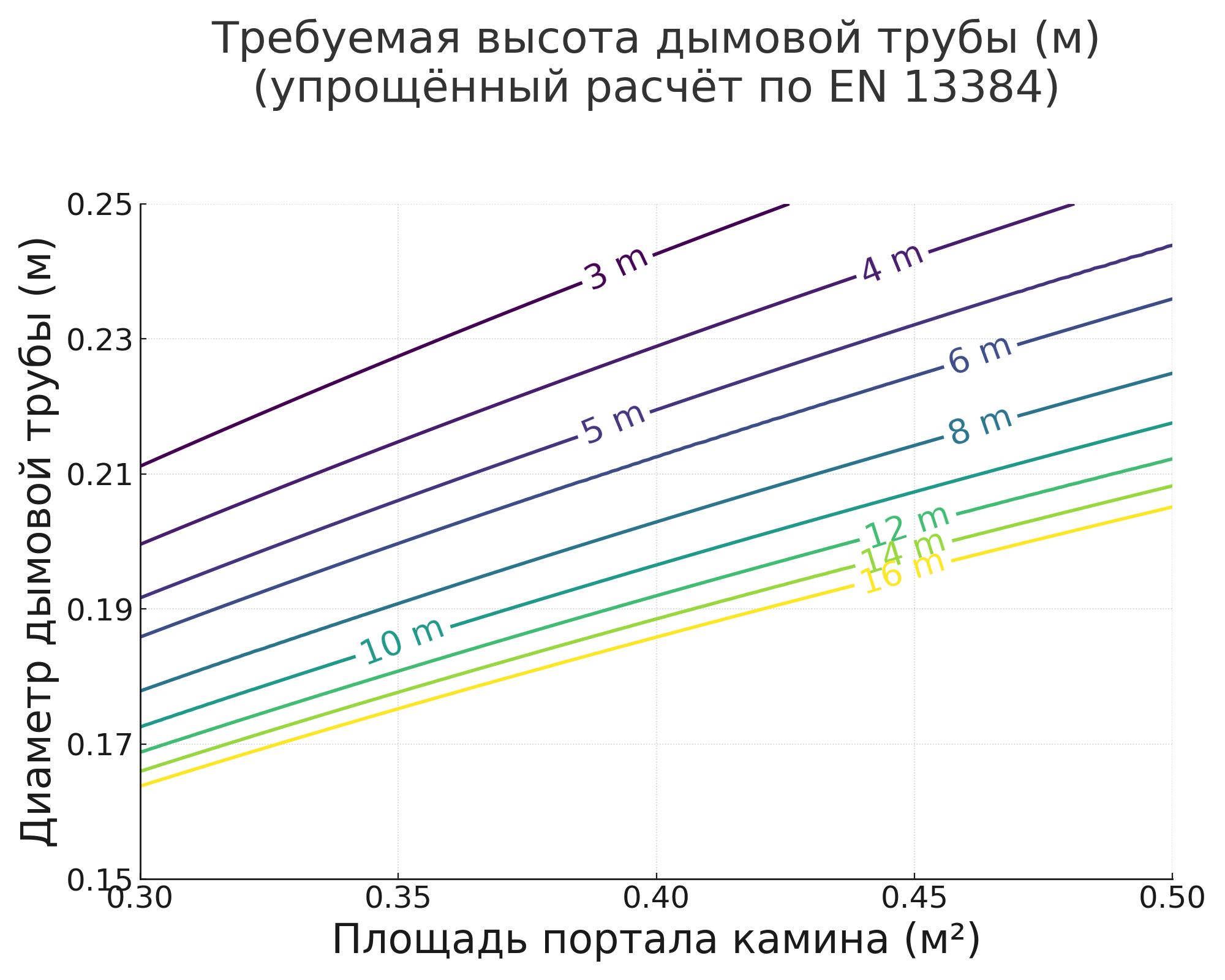

При таких заданных параметрах мы получаем график зависимости высоты дымоходы от его сечения и площади портала (иначе – зева) открытого камина:
Как пользоваться графиком:
На предоставленном графике по горизонтали указана площадь портала камина, а по вертикали — диаметр дымохода. Линии на графике показывают минимальную необходимую высоту дымовой трубы, чтобы камин функционировал правильно.
Например:
• Если ваш дымоход имеет диаметр 0.18–0.20 м, то открытый камин с порталом 0.30–0.35 м² потребует примерно 6–10 метров высоты.
• При диаметре 0.24–0.25 м тот же камин может работать стабильно даже при трубах высотой 5–6 метров.
• Если вы хотите установить камин с крупным порталом 0.45–0.50 м², высота дымохода должна быть значительно больше — нередко 12–16 метров.
Таким образом, если у вас уже существует дымоход, можно быстро определить, какой максимальный размер топки для него подходит. Или наоборот — какую топку лучше не рассматривать.
Обратите внимание - речь идет о ВНУТРЕННЕМ диаметре дымохода! Если ваш дымоход имеет толстые стенки, всегда уточняйте у продавца – какой диаметр указан в рекламном объявлении.
Небольшой одноэтажный дом с печкой-камином можно посмотреть здесь.
Когда нужен профессиональный расчёт
Если дымоход имеет изгибы, горизонтальные участки, нестандартные материалы или изоляцию, а также при использовании закрытых топок и систем длительного горения — потребуется полноценный расчёт по EN 13384. Он даст точные значения скорости движения газов, температуры, потерь и устойчивости тяги.
Тем не менее, приведённый график является удобным инструментом для первичной оценки и помогает избежать типичных ошибок при выборе камина.
Мы не нашли точно идентичного российского стандарта, полностью аналогичного EN 13384 1 («Дымоходы. Методы теплотехнического и аэродинамического расчёта»), который был бы утверждён как ГОСТ-национальный стандарт с тем же числом и названием, но есть следующие документы, соответствующие теме:
• На сайте каталога документов Института стандартизации указано: «DIN EN 13384-1-2003 Дымоходы. Методы расчёта теплодинамики и гидроаэродинамики. Часть 1: Дымоходы, обслуживающие одно отопительное устройство».
• В России введён стандарт ГОСТ Р 59978.1—2022 «Конструкции для удаления дымовых газов. Теплотехнический и аэродинамический расчёт. Часть 1. Конструкции для удаления дымовых газов от одного источника тепла» помеченный как «MOD EN 13384-1:2015+А2:2019».
• Учебник "Печи и камины" А.В. Гилярова (М.: Стройиздат, 1985), где подробно описан расчет для предотвращения дыма, а также аналогичные учебные материалы, где есть формулы для расчета соотношений площади зева камина, сечения и высоты дымохода.
• Строительные правила: СП 7.13130.2013 "Отопление, вентиляция и кондиционирование. Требования пожарной безопасности" (п. 6.2–6.5), требует сечение не менее 0,02 м² для каминов до 5 кВт и высоту дымохода мин. 5 м.
Заключение
Наш совет: выбирайте камин ПЕРЕД тем, как начать строить дом. В этом случае вы сможете подобрать и встроить в конструкцию дома подходящий для выбранного вами камина дымоход. Если же у вас дом уже построен и дымоход уже заложен – выбирайте подходящий для дымохода камин. Для точного расчета всех элементов камина воспользуйтесь услугами специалиста, особенно, если ваш дымоход получается сложным – с изгибами, овальной или прямоугольной формы и т.п.
