Как правильно подобрать камин в свой загородный дом?
Часть 4. Организация оптимального притока воздуха для камина.
Открытый камин — это всегда активный потребитель воздуха. Если приток воздуха в помещение организован неправильно или его недостаточно, камин начинает дымить, тяга становится нестабильной, а эксплуатация превращается в постоянную борьбу с задымлением. В этой статье разберём, как правильно рассчитать и организовать приток воздуха для открытого камина в частном доме, опираясь на нормы и проверенную практику.
Посмотрите также:
Часть 1. Оптимальные размеры камина относительно размеров помещения
Часть 2. Оптимальная высота дымохода относительно его сечения и площади портала камина
Часть 3. Оптимальный дымоход для камина
Все дома с каминами можно посмотреть здесь.
Почему приток воздуха так важен для открытого камина
Работа открытого камина основана на разрежении, создаваемом дымоходом. Это разряжение называется тягой и, строго говоря, чем лучше тяга, тем комфортнее мы чувствуем себя в помещении в открытым камином. И этот разреженный объём должен быть обязательно компенсирован притоком воздуха.
Если воздуху неоткуда поступать, камин начинает:
• забирать воздух через двери и щели;
• конфликтовать с вытяжной вентиляцией (а при хорошей тяге вытяжная вентиляция превращается в приточную);
• дымить при розжиге и порывах ветра.
Важно понимать: дымоход и приток воздуха — это единая система, а не два независимых элемента.
Вот прекрасный проект бани с камином
Что происходит если приток воздуха слишком мал или слишком велик?
Рис.1. Зависимость качества работы камина от обеспеченности притоком воздуха.
Этот график сделан по открытым источникам, качественный/иллюстративный, т.к. ни один стандарт не задаёт универсальную «формулу» для всех открытых каминов: кривая отражает общую закономерность, подтверждаемую исследованиями и руководствами.
При недостатке притока камин «голодает» по воздуху: из-за разрежения в доме возникает пролив дыма/обратная тяга. При избыточном притоке камин горит, но растут теплопотери на подогрев лишнего холодного воздуха и падает ощущаемый обогрев.
Проект дома в русском классическом стиле с камином
От чего зависит количество воздуха, необходимое камину?
Для частного застройщика достаточно учитывать несколько ключевых параметров:
- Площадь зева (портала) камина: Чем больше открытый проём, тем выше расход воздуха. Это основной расчётный параметр.
- Геометрия и высота дымохода: Хорошо рассчитанный высокий дымоход создаёт устойчивую тягу — и, соответственно, повышенный подсос воздуха из помещения.
Не забудьте также, что чем больше зев камина, тем больше нужна площадь сечения и высота дымохода – об это мы писали в одной из предыдущих статей про дымоходы (вот здесь).
- Герметичность здания: Современные дома с ПВХ-окнами и утеплёнными ограждающими конструкциями почти не имеют естественной инфильтрации, в отличие от домов XIX–начала XX века.
- Работа вытяжных устройств: Вытяжки на кухне и в санузлах (особенно принудительные) способны полностью «сломать» тягу камина при отсутствии компенсационного притока.
Прекрасный проект барнхауза с камином.
Как рассчитать приток воздуха для открытого камина
Нормативные документы (EN 13384, СП 60.13330, СП 7.13130) исходят из простого принципа: весь объём воздуха, удаляемый дымоходом, должен быть восполнен притоком.
Для практического применения в частном доме используется упрощённый, но надёжный подход:
• средний расход воздуха открытого камина: 250–500 м³/ч;
• кратковременно (при розжиге): до 700–900 м³/ч.
Это означает, что приток должен быть организован конструктивно, а не случайно.
А вот проект А-дома с камином.
Какое сечение приточной трубы необходимо?
Ниже приведена практическая зависимость, обычно применяемая в каминном проектировании.
Таблица: сечение притока vs площадь зева камина
Площадь зева камина Минимальное сечение приточного канала
0,20 м² Ø160 мм или 200×200 мм
0,25 м² Ø180 мм
0,30 м² Ø200 мм
0,35 м² Ø220 мм
0,40 м² Ø250 мм
Практический вывод:
Приточную систему следует заложить на этапе проектирования дома, лучше с запасом, и установить регулируемую заслонку, чем столкнуться с хроническим дефицитом воздуха.
Проект одноэтажного дома с двусторонним камином
Как правильно организовать приток воздуха: схемы для разных домов
Дом с естественной вентиляцией
Рис.2. Приток воздуха непосредственно из помещения, в котором находится камин.
Допустимо:
• сочетание инфильтрации и приточного канала;
• стабильная работа при умеренной тяге.
❗ Микропроветривание окон не считается расчётным притоком.
Современный энергоэффективный дом
Рис.3. Приток воздуха с улицы непосредственно в камин
Рекомендуемое решение:
• отдельный приточный канал с улицы;
• ввод воздуха непосредственно в камин;
• регулируемая заслонка.
Старые дома и реконструкция
В старые времена в домах с печным отоплением делали специальные вентиляционные отверстия в стенах домов – как для подачи воздуха, так и для регулирования влажности в помещении:

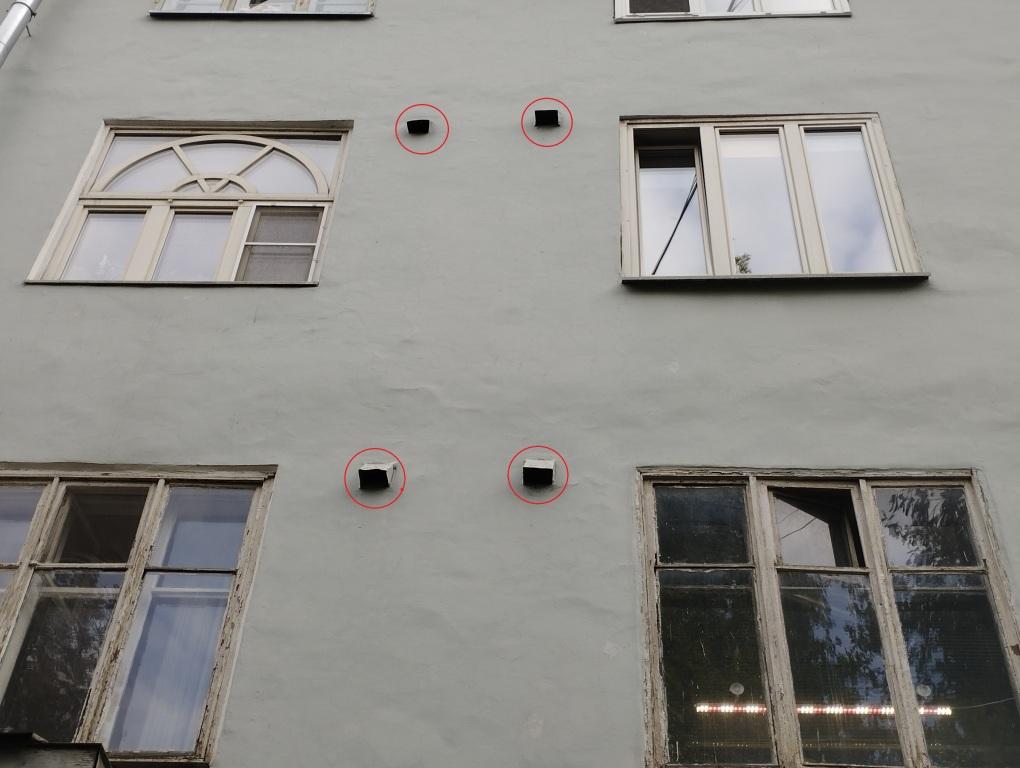

Рис.4. Вент. решетки на стенах дома XIX-XX века
Исторический принцип:
• регулируемый вручную непосредственно в помещении приток воздуха снаружи;
• свободное вовлечение воздуха в горение.
Современная адаптация:
• автоматически контролируемый приток воздуха.
Двухэтажный дом с камином в стиле современный фахверк.
Что категорически нельзя делать
❌ рассчитывать на микропроветривание
❌ забирать воздух из вентиляционных вытяжек
❌ топить камин при включённой мощной вытяжке
❌ занижать сечение приточного канала
Практические рекомендации:
• Проектируйте приток вместе с камином и дымоходом
• Минимально допустимое сечение — Ø160 мм
• Оптимально для большинства каминов — Ø200–250 мм
• Всегда используйте регулируемую заслонку
• При проблемах с тягой первым делом проверяйте приток
Большой дом с камином и односкатной крышей
Заключение
Приток воздуха — это основа нормальной работы открытого камина. Даже идеально рассчитанный дымоход не компенсирует нехватку воздуха в герметичном доме. Грамотно организованный приток обеспечивает стабильную тягу, чистое горение и комфортную эксплуатацию камина на протяжении десятилетий.
